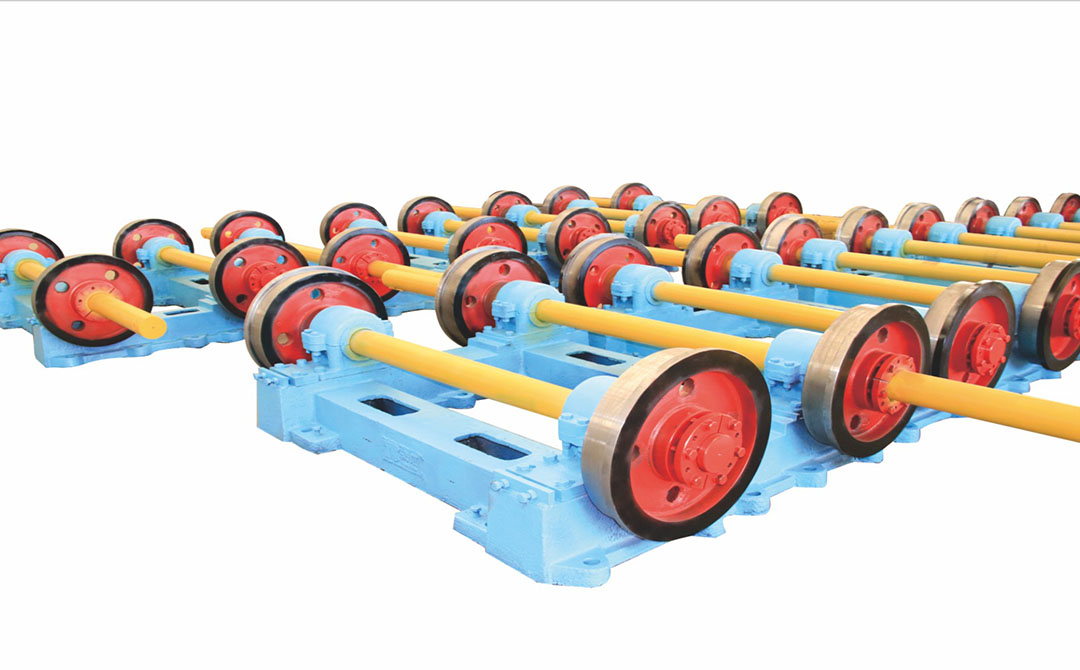

آلة الغزل
وظيفة المنتج: تتكون آلة الغزل من قاعدة وعجلة دعم ومقعد محمل ومحرك وخزانة تحكم وعمود إدارة، مع تبني مبدأ الطرد المركزي، لتحقيق نموذج أولي سريع للأكوام الدوارة والأعمدة.يمكن للمجموعات الثمانية القياسية من آلات الغزل أن تنتج كومة غزل بطول 15 متر مع أقصى طول، وهو الجهاز الرئيسي في عملية إنتاج الأعمدة الكهربائية.
نقاط مميزة للمنتج: يتم توصيل عمود التوصيل في الآلة الغزلية من خلال عمود.تفادي تركيز الإجهاد الناجم عن تغير قطر العمود، مما يؤدي إلى ظاهرة "العمود المكسور" ؛يمكن فك شفة سدادة عجلة دعم الآلة الدوارة، بحيث يكون إصلاح الآلة الدوارة وصيانتها أكثر ملاءمة.
المعلمة الفنية
| المعلمة الفنية | ||||||||||||||||||
| اسم المعدات | أنواع الأكوام القابلة للتطبيق | عدد مجموعات الطرد المركزي | طول العفن القابل للتطبيق | العمود الرئيسي | بكرة الدعم | الموتور (تنظيم سرعة التردد المتغيرة عديمة الانحدار) | القاعدة | هل هو مجهز بالكابح؟ | ||||||||||
| المادة | القطر | المادة | القطر | شفاه | عرض المداس | العلامة التجارية | المواصفات | الطاقة | الحجم | المادة | طريقة المعالجة | تباعد محاور التجميع | ||||||
| جهاز الطرد المركزي | كومة أنابيب | φ300 | 8 مجموعات | 15 م | 45 | 125 | ZG40Mn2..... | 600 | الهيكل الكلي | 95 | بايد أو علامات تجارية مماثلة | 90 كيلو وات | 950-1050)*1540 | Q2354 | قطع غيار لحام | 950 | لا | |
| 600 | تبريد و تبريد 40Cr. | 45 تزييف التبريد والتعتدال | حافة النشاط | 90 كيلو وات | ZG35 | الصب | ||||||||||||
| φ600- | 45 | 140 | ZG40Mn2..... | الهيكل الكلي | 122 كيلوواط | Q235A | قطع غيار لحام | 1050 | ||||||||||
| 800 | تبريد و تبريد 40Cr. | 45 تزييف التبريد والتعتدال | حافة النشاط | 122 كيلوواط | ZG35 | الصب | ||||||||||||
| مربع فارغ | 300 | 45 | 125 | ZG40Mn2..... | الهيكل الكلي | 90 كيلووات | Q235A | قطع غيار لحام | 950 | |||||||||
| 400 | تبريد و تبريد 40Cr. | 45 تزييف التبريد والتعتدال | حافة النشاط | 90 كيلو وات | ZG35 | الصب | ||||||||||||
| 400- | 45 | 140 | ZG40Mn2..... | الهيكل الكلي | 122 كيلوواط | Q235A | قطع غيار لحام | 1050 | ||||||||||
| 550 | تبريد و تبريد 40Cr. | 45 تزييف التبريد والتعتدال | حافة النشاط | 122 كيلوواط | ZG35 | الصب | ||||||||||||
| قطب كهربائي | φ190 | 45 | 125 | ZG40Mn2..... | حافة غير محددة | 85 | 55 كيلوواط | Q235A | قطع غيار لحام | 950 | ||||||||
| 430 | تبريد و تبريد 40Cr. | 45 تزييف التبريد والتعتدال | حافة غير محددة | 55 كيلوواط | ZG35 | الصب | ||||||||||||
| علاقة المعدات قبل خط الإنتاج وبعده: تستخدم في عملية الطرد المركزي للقالب لاستكمال النسيج. | ||||||||||||||||||
